< 50
50 - 100
100 - 250
250 - 400
400 - 600
> 600
1
1
1
1
1
1,5
11
16
20
22
25
32
10 -0,1
12,5 -0,1
16 -0,1
20 -0,2
22 -0,2
25 -0,2
1,2
1,5
2,0
2,2
2,5
3,2

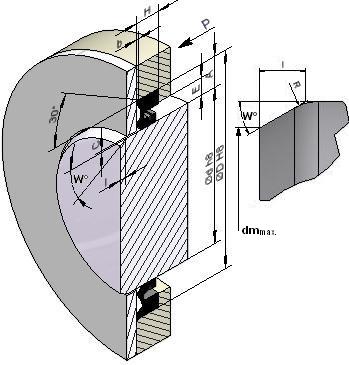

ØD = H8
| Aufziehschräge |
(Fasenlänge mm)
|
|||||
| W=30° | W=25° | W=20° | W=15° | |||
| Ød h8 (Wellen Ø mm) | Ø dm max. | L | L | L | L | R |
| von 30 - 40 | d-3,0 | 2,6 | 3,2 | 4,1 | 5,6 | 3,0 |
| von 40 - 50 | d- 3,5 | 3,0 | 3,7 | 4,8 | 6,5 | 3,5 |
| von 50 - 70 | d- 4,0 | 3,5 | 4,3 | 5,5 | 7,5 | 3,5 |
| von 70 - 95 | d- 4,5 | 4,0 | 4,8 | 6,2 | 8,4 | 4,0 |
| von 95 - 130 | d- 5,5 | 4,8 | 5,9 | 7,6 | 10,3 | 5,0 |
| von 130 - 240 | d- 7,0 | 6,0 | 7,5 | 9,6 | 13 | 6,0 |
| von 240 - 400 | d-11 | 9,5 | 11,8 | 15,1 | 20,5 | 10 |
| > 400 | d-12,5 | 10,8 | 13,4 | 17,2 | 23,3 | 10 |
Ausführungshinweise zur Wellenbearbeitung;
Die Oberflächenbearbeitung der Wellen ist gemäß den Normen DIN 3760 bzw. ISO 6194/1 durchzuführen.
| Oberflächenqualität der Wellen: | "drallfrei geschliffen" |
| unter Berücksichtigung der folgenden Rautiefen: | Rt =1 - 4 nach DIN 3760 |
| Ra = 0,2 - 0,63 µm | |
| Rz = 1,2 - 3 µm nach ISO 6194/1-2007 | |
| Härte der Lauffläche: | nominal 45 HRc |
| minimal 30 HRc |
Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, so dass es praktischer Versuche beim Anwender selbst bedarf.
Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistung und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.
