FDI-DICHTUNGEN®
FDI® -Wellendichtring, geteilt - zu verkleben
Typ: X7/X8
Incl. Verklebeset
Universal:
X7 (geteilt + geklebt)
Abmessungstabelle
C (mm) A x 0,2
E (mm) A x 0,5
b (mm) H x 0,12

H (mm) Toleranz
bis 19 ± 0,1
ab 20 ± 0,2

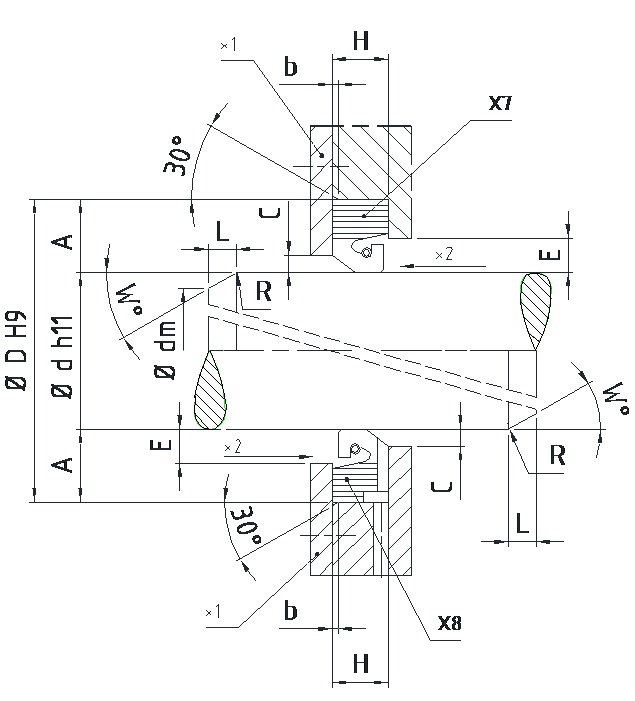

Bild 1
Universal mit Schmiernut:
X8 (geteilt + geklebt)
*1 = Halteplatte
*2 = Druck
Schmierung: ist erforderlich! (ab ca. 0,2 m/s)
Abdichtung gegen: Öl, Fett, Wasser, Suspensionen mit Feststoffen
Ausführung Radiale Auslenkung Betriebsdruck
max.
mm max. Bar MPa
X7 X8 geteilt + geklebt 1,5 1 0,1
Ø Bereich

d (mm)		          Profilgröße
     A=D-d               H
            2                     		 Radiale Auslenkung

mm   max.		 Axiale Bewegung

mm   unbegrenzt
<50       11              10 0,6 ∞
  50 - 100       16              12,5    0,75 ∞
100 - 250       20              16 0,9 ∞
250 - 400       22              20 1,0 ∞
400 - 600       25              22 1,2 ∞
>600 - 2500       32              25 1,5 ∞
* andere Profilgrößen auf Anfrage

Werkstoff:


 Temperatur-
bereich
°C
min.   max.		 Umfangs-
geschwindigkeit

m/s   max.		 Chemische
Beständigkeit
FDI® 1002 -40   +120 15 wie NBR
FDI® 2002 -40   +150 25 wie HNBR
FDI® 3002 -30   +150 30 wie FKM (FPM)
Aufziehschräge
(Fasenlänge mm)
W=30° W=25° W=20° W=15°
Ø d (Wellen Ø mm)
Ø dm max
L
L
L
L
R
von 30 - 40
d -3,0
 2,6 3,2 4,1 5,6 3,0
von 40 - 50
d -3,5
 3,0 3,7 4,8 6,5 3,5
von 50 - 70
d -4,0
 3,5 4,3 5,5 7,5 3,5
von 70 - 95
d -4,5
 4,0 4,8 6,2 8,4 4,0
von 95 - 130
d -5,5
 4,8 5,9 7,6 10,3 5,0
von 130 - 240
d -7,0
 6,0 7,5 9,6 13 6,0
von 240 - 400
d -11,0
 9,5 11,8 15,1 20,5 10
< 400
d 12,5
 10,8 13,4 17,2 23,3 10
Die angegebenen Werte sind Maximalwerte und dürfen nicht gleichzeitig auftreten!

Die vorgenannten Angaben beruhen auf jahrzehntelangen Erfahrungen in der Herstellung und Anwendung von Dichtelementen und Kunststoffen. Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, so daß es praktischer Versuche beim Anwender selbst bedarf. Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistung und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.
