| FDI® - Wellendichtring |
Typ: F2 + F8
|
|
|
|
|
|
|
|
|
|
|
- für Einzel- und Mehrfachanordnung
|
mit Schmiernut |
|
|
|
Anwendungsbeispiele:
|

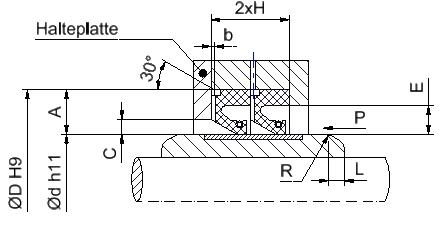

Bild 1
|
 |
|

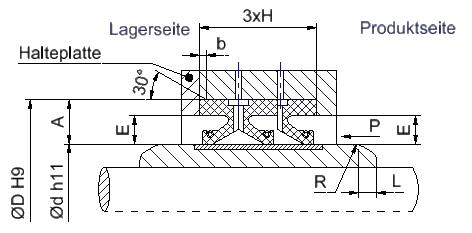

Bild 2
|
 |
|

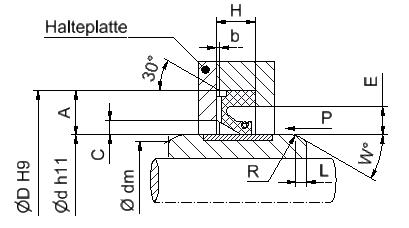

Bild 3
|
 |
|
P = Druckseite
|
|
|
Einbauraumabmessungen:
| H (mm) |
H |
2 x H |
3 x H |
|
Toleranz |
| bis 19 |
±0,1 |
±0,1 |
±0,1 |
| ab 20 |
±0,2 |
±0,2 |
±0,2 |
|
|
|
| C (mm) |
E (mm) |
b (mm) |
| A x 0,2 |
A x 0,5 |
H x 0,12 |
|
|
|
|
|
| Schmierung: |
ist erforderlich! (ab ca. 0,2 m/s) |
| Abdichtung gegen: |
Lebensmittel, Öl, Fett, Wasser, Suspensionen mit Feststoffen. |
|
|
| Ausführung |
Radiale
Auslenkung
|
Betriebsdruck max.
|
|
|
mm / max.
|
Bar
|
MPa
|
| F2 |
endlos |
1,5
|
1
|
0,1
|
| F8 |
geteilt |
1,5
|
bedingt
|
|
|
|
Ø Bereich
d (mm) |
Profilgröße *
A=D-d H
2 |
Radiale Auslenkung
mm max. |
Axiale Bewegung
mm unbegrenzt |
| <50 |
11 10 |
0,6 |
∞ |
| >50 - 100 |
16 12,5 |
0,75 |
∞ |
| >100 - 250 |
20 16 |
0,9 |
∞ |
| >250 - 400 |
22 20 |
1,0 |
∞ |
| >400 - 600 |
25 22 |
1,2 |
∞ |
| >600 |
32 25 |
1,5 |
∞ |
|
|
| Die angegebenen Werte sind Maximalwerte und dürfen nicht gleichzeitig auftreten! |
|
|
| Werkstoff |
Temperaturbereich
°C
min / max. |
Umfangs-
geschwindigkeit
m/s max. |
Chemische Beständigkeit |
| FDI® 1002 |
- 40 +120 |
15 |
wie |
NBR |
| FDI® 2002 |
- 40 +170 |
25 |
wie |
HNBR |
| FDI® 3002 |
- 30 +200 |
30 |
wie |
FKM (FPM) |
|
|
|
|
|
Aufziehschräge
|
(Fasenlänge mm)
|
| W=30° |
W=25° |
W=20° |
W=15° |
|
|
Ø d (Wellen Ø mm)
|
Ø dm max
|
L
|
L
|
L
|
L
|
R
|
|
von 30 - 40
|
d -3,0
|
2,6 |
3,2 |
4,1 |
5,6 |
3,0 |
|
von 40 - 50
|
d -3,5
|
3,0 |
3,7 |
4,8 |
6,5 |
3,5 |
|
von 50 - 70
|
d -4,0
|
3,5 |
4,3 |
5,5 |
7,5 |
3,5 |
|
von 70 - 95
|
d -4,5
|
4,0 |
4,8 |
6,2 |
8,4 |
4,0 |
|
von 95 - 130
|
d -5,5
|
4,8 |
5,9 |
7,6 |
10,3 |
5,0 |
|
von 130 - 240
|
d -7,0
|
6,0 |
7,5 |
9,6 |
13 |
6,0 |
|
von 240 - 400
|
d -11,0
|
9,5 |
11,8 |
15,1 |
20,5 |
10 |
|
> 400
|
d -12,5
|
10,8 |
13,4 |
17,2 |
23,3 |
10 |
|
|
Abmessungsliste*
| d |
D |
H |
A |
CAD
Download
|
| (mm) |
(mm) |
(mm) |
(mm) |
|
| 090 |
115 |
11 |
12,5 |
|
| 130 |
170 |
16 |
20 |
|
| 150 |
180 |
12 |
15 |
|
| 160 |
200 |
16 |
20 |
|
| 200 |
230 |
15 |
15 |
|
| 200 |
240 |
16 |
20 |
|
| 220 |
250 |
15 |
15 |
|
| 220 |
260 |
16 |
20 |
|
| 225 |
265 |
16 |
20 |
|
| 230 |
260 |
15 |
15 |
|
| 255 |
299 |
20 |
22 |
|
| 260 |
300 |
16 |
20 |
|
| 284 |
328 |
16 |
22 |
|
| 300 |
340 |
16 |
20 |
|
| 300 |
344 |
20 |
22 |
|
| 355 |
399 |
20 |
22 |
|
| 380 |
424 |
20 |
22 |
|
| 400 |
444 |
20 |
22 |
|
| 425 |
475 |
20 |
25 |
|
| 430 |
480 |
22 |
25 |
|
| 455 |
505 |
22 |
25 |
|
| 525 |
575 |
22 |
25 |
|
|
530
|
580 |
22 |
25 |
|
| * andere Abmessungen auf Anfrage |
|
|
|
|
|
