FDI-DICHTUNGEN®
|
|
| FDI® - Wellendichtring, geteilt - zu verkleben |
|
Typ: XF8
|
|
|
|
|
|
| Incl. Verklebeset |
 |
|
|
|
|
- für Einzel- und Mehrfachanordnung
|
mit Schmiernut |
|
|
| XF8 ( geteilt + geklebt ) |
|
|
|
Anwendungsbeispiele:
|
|
 |
|

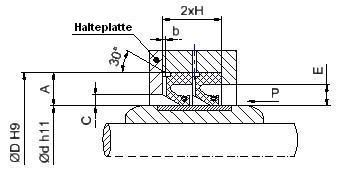

Bild 2
|
 |
|

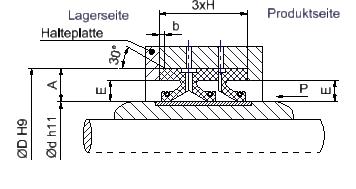

Bild 3
|
 |
|
P = Druckseite
|
|
|

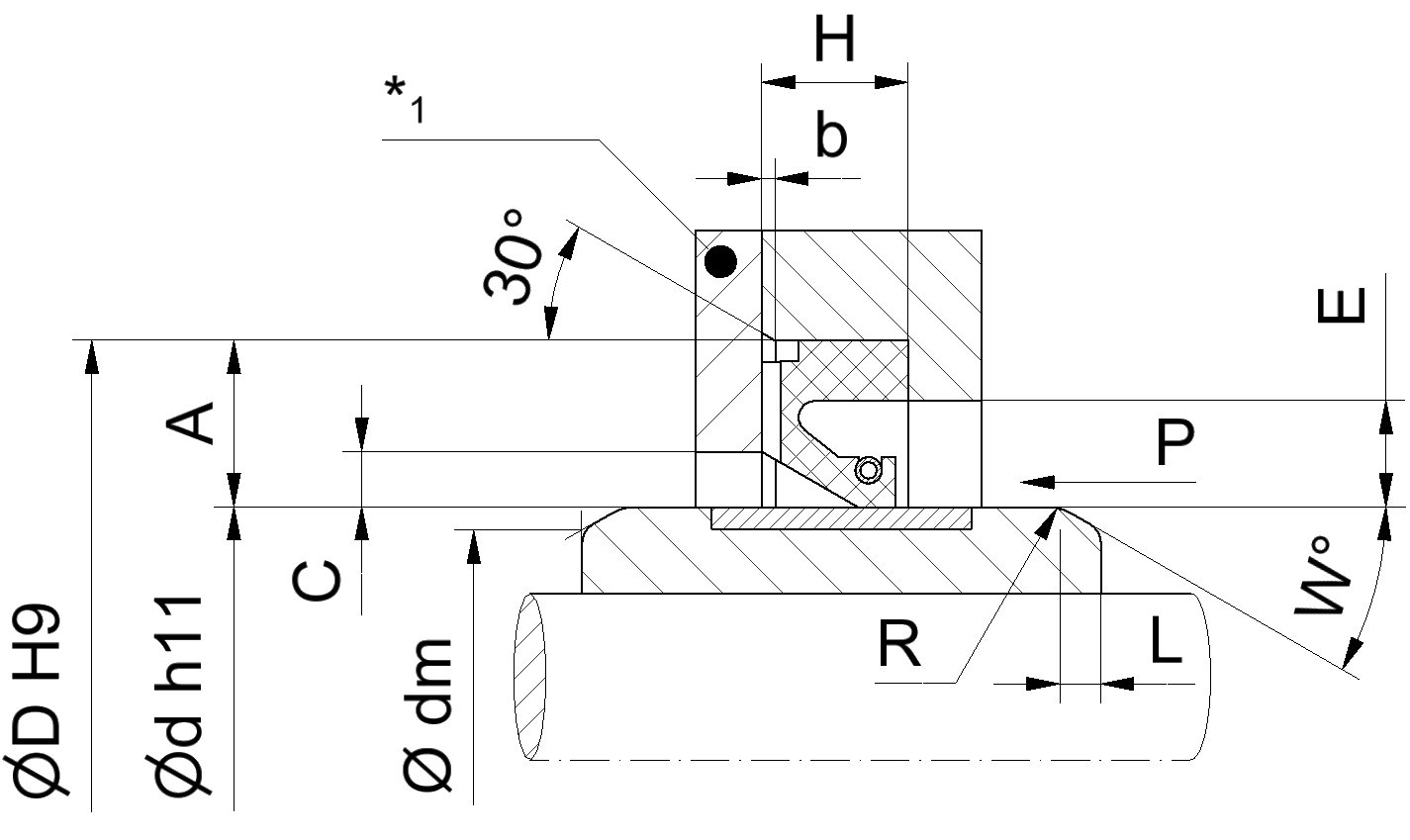

Einbauraumabmessungen:
| H (mm) |
H |
2 x H |
3 x H |
|
Toleranz |
| bis 19 |
±0,1 |
±0,1 |
±0,1 |
| ab 20 |
±0,2 |
±0,2 |
±0,2 |
|
|
|
| C (mm) |
E (mm) |
b (mm) |
| a x 0,2 |
A x 0,5 |
H x 0,12 |
|
|
|
|
|
| Schmierung: |
ist erforderlich! (ab ca. 0,2 m/s) |
| Abdichtung gegen: |
Lebensmittel, Öl, Fett, Wasser, Suspensionen mit Feststoffen. |
|
|
| Ausführung |
Radiale
Auslenkung
|
Betriebsdruck max.
|
|
|
mm / max.
|
Bar
|
MPa
|
| XF8 |
geteilt + geklebt |
1,5
|
1
|
0,1
|
|
|
|
Ø Bereich
d (mm) |
Profilgröße *
A=D-d H
2 |
Radiale Auslenkung
mm max. |
Axiale Bewegung
mm unbegrenzt |
| <50 |
11 10 |
0,6 |
∞ |
| >50 - 100 |
16 12,5 |
0,75 |
∞ |
| >100 - 250 |
20 16 |
0,9 |
∞ |
| >250 - 400 |
22 20 |
1,0 |
∞ |
| >400 - 600 |
25 22 |
1,2 |
∞ |
| >600 |
32 25 |
1,5 |
∞ |
|
|
| Die angegebenen Werte sind Maximalwerte und dürfen nicht gleichzeitig auftreten! |
|
|
| Werkstoff |
Temperaturbereich
°C
min / max. |
Umfangs-
geschwindigkeit
m/s max. |
Chemische Beständigkeit |
| FDI® 1002 |
- 40 +120 |
15 |
wie |
NBR |
| FDI® 2002 |
- 40 +150 |
25 |
wie |
HNBR |
| FDI® 3002 |
- 30 +150 |
30 |
wie |
FKM (FPM) |
|
|
|
|
|
Aufziehschräge
|
(Fasenlänge mm)
|
| W=30° |
W=25° |
W=20° |
W=15° |
|
|
Ø d (Wellen Ø mm)
|
Ø dm max
|
L
|
L
|
L
|
L
|
R
|
|
von 30 - 40
|
d -3,0
|
2,6 |
3,2 |
4,1 |
5,6 |
3,0 |
|
von 40 - 50
|
d -3,5
|
3,0 |
3,7 |
4,8 |
6,5 |
3,5 |
|
von 50 - 70
|
d -4,0
|
3,5 |
4,3 |
5,5 |
7,5 |
3,5 |
|
von 70 - 95
|
d -4,5
|
4,0 |
4,8 |
6,2 |
8,4 |
4,0 |
|
von 95 - 130
|
d -5,5
|
4,8 |
5,9 |
7,6 |
10,3 |
5,0 |
|
von 130 - 240
|
d -7,0
|
6,0 |
7,5 |
9,6 |
13 |
6,0 |
|
von 240 - 400
|
d -11,0
|
9,5 |
11,8 |
15,1 |
20,5 |
10 |
|
< 400
|
d 12,5
|
10,8 |
13,4 |
17,2 |
23,3 |
10 |
|
|
Abmessungsliste*
| d |
D |
H |
A |
| (mm) |
(mm) |
(mm) |
(mm) |
|
|
|
|
|
|
|
|
| * Abmessungen auf Anfrage |
|
|
|
|
Die vorgenannten Angaben beruhen auf jahrzehntelangen Erfahrungen in der Herstellung und Anwendung von Dichtelementen und Kunststoffen. Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, so dass es praktischer Versuche beim Anwender selbst bedarf. Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistung und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.
© Alle Rechte vorbehalten.
|
|
|
,FDI® und FDI-DICHTUNGEN® sind eingetragene Marken der Friedrich GmbH
|
|
|
|
|
|
FDI-025-XF8
|
|
© 2013/1 by FDI® - Design
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
