FDI-DICHTUNGEN®
FDI® -Universal - Wellendichtringe
Typ 01-02-04-07-08-10-11

3D step --> CAD - Download / 2D dxf --> CAD - Download

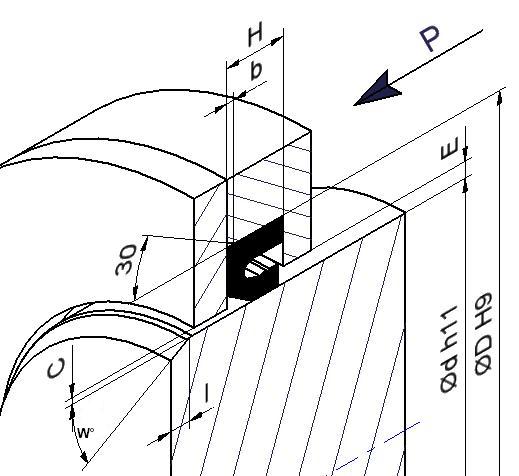

Einbauraumabmessungen für Typ 01 - 02 - 04 - 07 - 08
C(mm)
E (mm)
b (mm)

H (mm)

bis 19
ab 20

Ød

ØD

 A x 0,2
A x 0,5
H x 0,12

Toleranz

± 0,1
± 0,2

h11

H9

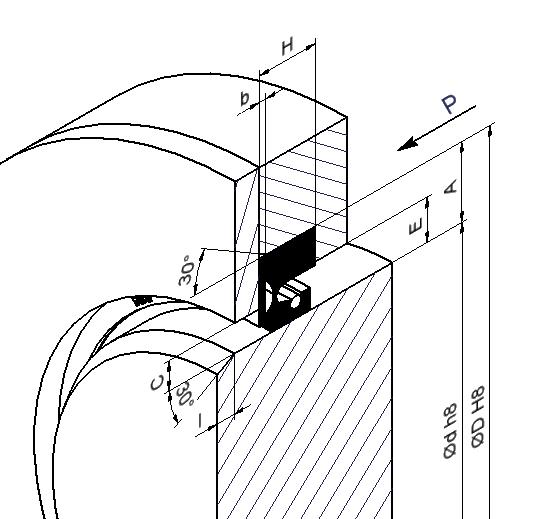

Einbauraumabmessungen für Typ 10 - 11
d h8 (mm) C (mm) A (mm) H (mm) b (mm)
<50 1 11 10 -0,1 1,2
50 - 100 1 16 12,5 -0,1 1,5
100 - 250 1 20 16 -0,1 2,0
250 - 400 1 22 20 -0,2 2,2
400 - 600 1 25 22 -0,2 2,5
> 600 1,5 32 25 -0,2 3,2
E=Ax0,5 (mm)

ØD = H8
Aufziehschräge (Fasenlänge mm)
W=30° W=25° W=20° W=15°
Ød (Wellen Ø mm) Ø dm max. L L L L R
von 30 - 40 d-3,0 2,6 3,2 4,1 5,6 3,0
von 40 - 50 d- 3,5 3,0 3,7 4,8 6,5 3,5
von 50 - 70 d- 4,0 3,5 4,3 5,5 7,5 3,5
von 70 - 95 d- 4,5 4,0 4,8 6,2 8,4 4,0
von 95 - 130 d- 5,5 4,8 5,9 7,6 10,3 5,0
von 130 - 240 d- 7,0 6,0 7,5 9,6 13 6,0
von 240 - 400 d-11 9,5 11,8 15,1 20,5 10
> 400 d-12,5 10,8 13,4 17,2 23,3 10

Abmessungsliste FDI® -Wellendichtring

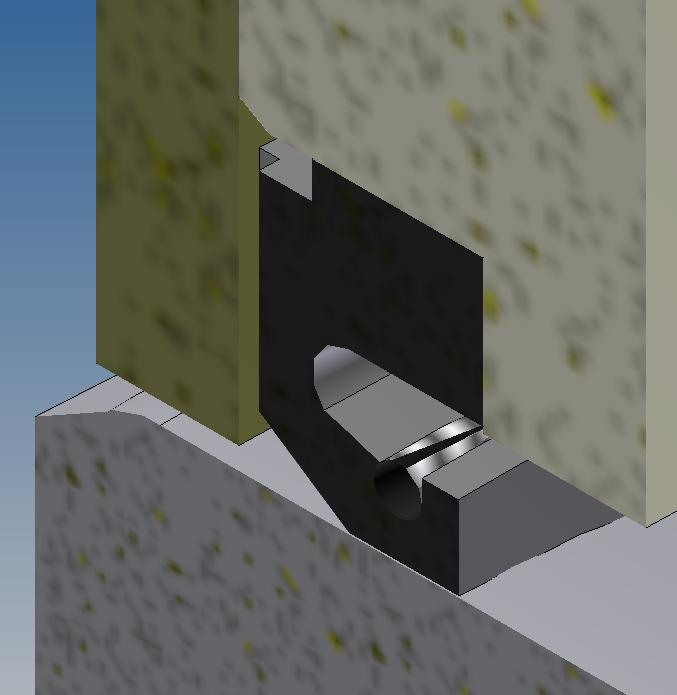

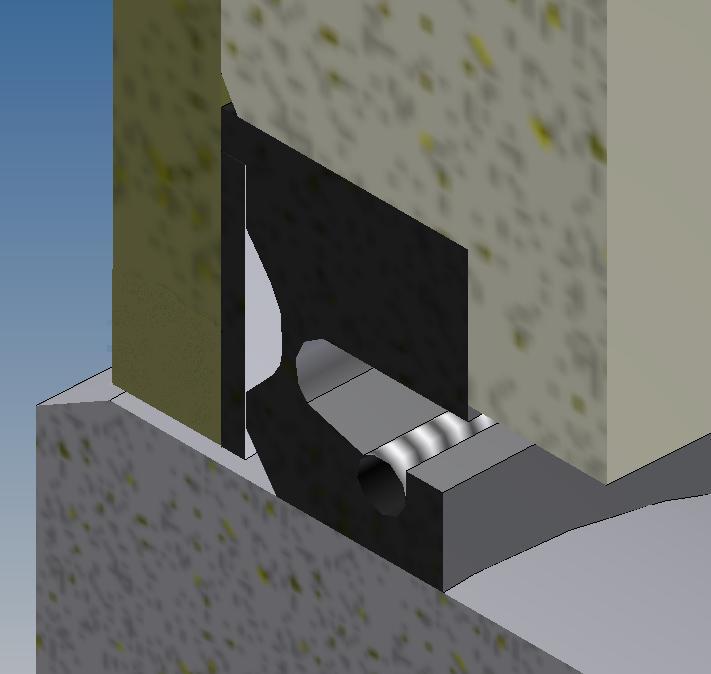

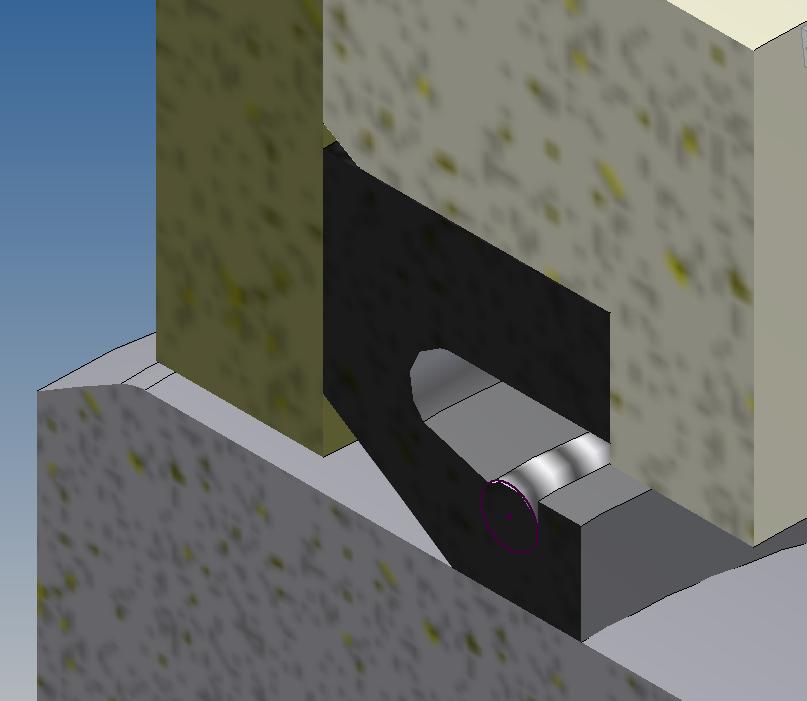

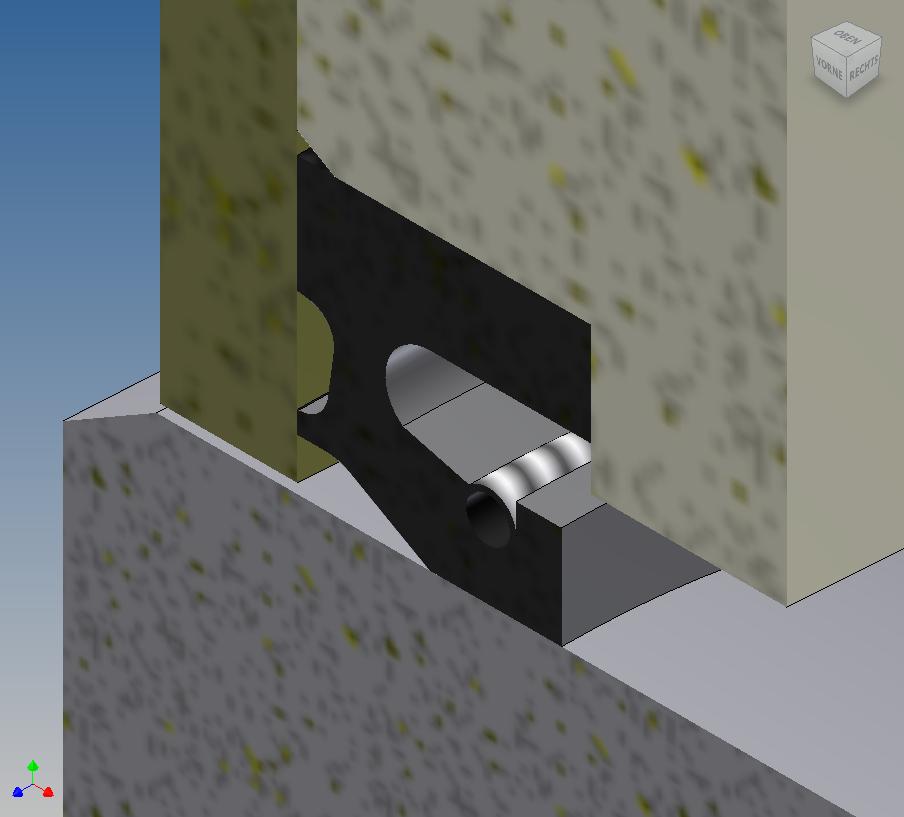

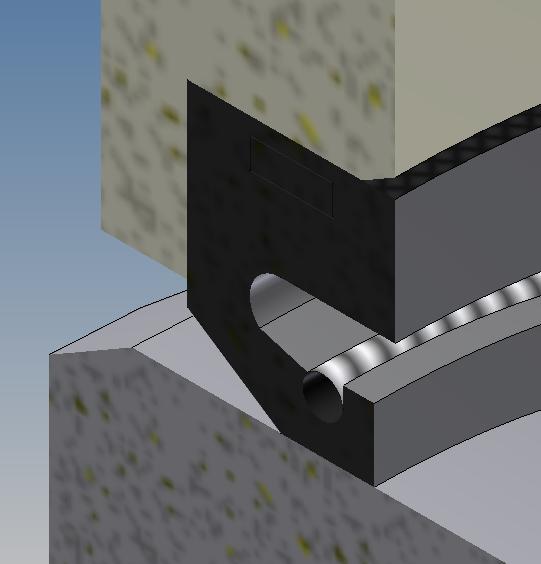

      025 TYP 01 / 07 025 TYP 02 / 08 025 TYP 04 025 TYP 10 025 TYP 11
d
 D
H
01 / 07
 02 / 08 04 10 11

Die vorgenannten Angaben beruhen auf jahrzehntelangen Erfahrungen in der Herstellung und Anwendung von Dichtelementen und Kunststoffen. Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, so dass es praktischer Versuche beim Anwender selbst bedarf. Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistung und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.
