FDI-DICHTUNGEN®

FDI® - Universal-Wellendichtringe
Abdichtung gegen: Öl, Fett, Wasser, Suspensionen mit Feststoffen

Typ:

 Prinzipbild Ausführung Schmierung erforderlich!
(ab ca. 0,2m/s)
 Radiale Auslenkung

mm / max

 Betriebsdruck
max

Bar    /    MPa

01 + 07

Universal
01 - endlos

07 - geteilt
x

x

 1,5

1,5

 1

bedingt

 0,1

bedingt

X7

Universal
geteilt,
geklebt

 x 1,5 1,0 0,1

02 + 08

mit Schmiernuten
im Rücken

02 - endlos

08 - geteilt
x

x

 1,5

1,5

 1

bedingt

 0,1

bedingt

X8

Universal mit
Schmiernuten

geteilt.
geklebt

 x 1,5 1,0 0,1

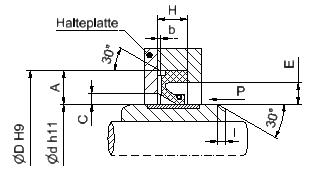

F2 + F8

mit
Schmiernut
F2 - endlos

F8 - geteilt
x

x

 1,5

1,5

 1

bedingt

 0,1

bedingt

XF8

Universal mit
Schmiernuten

 geteilt,
geklebt

 x 1,5 1,0 0,1

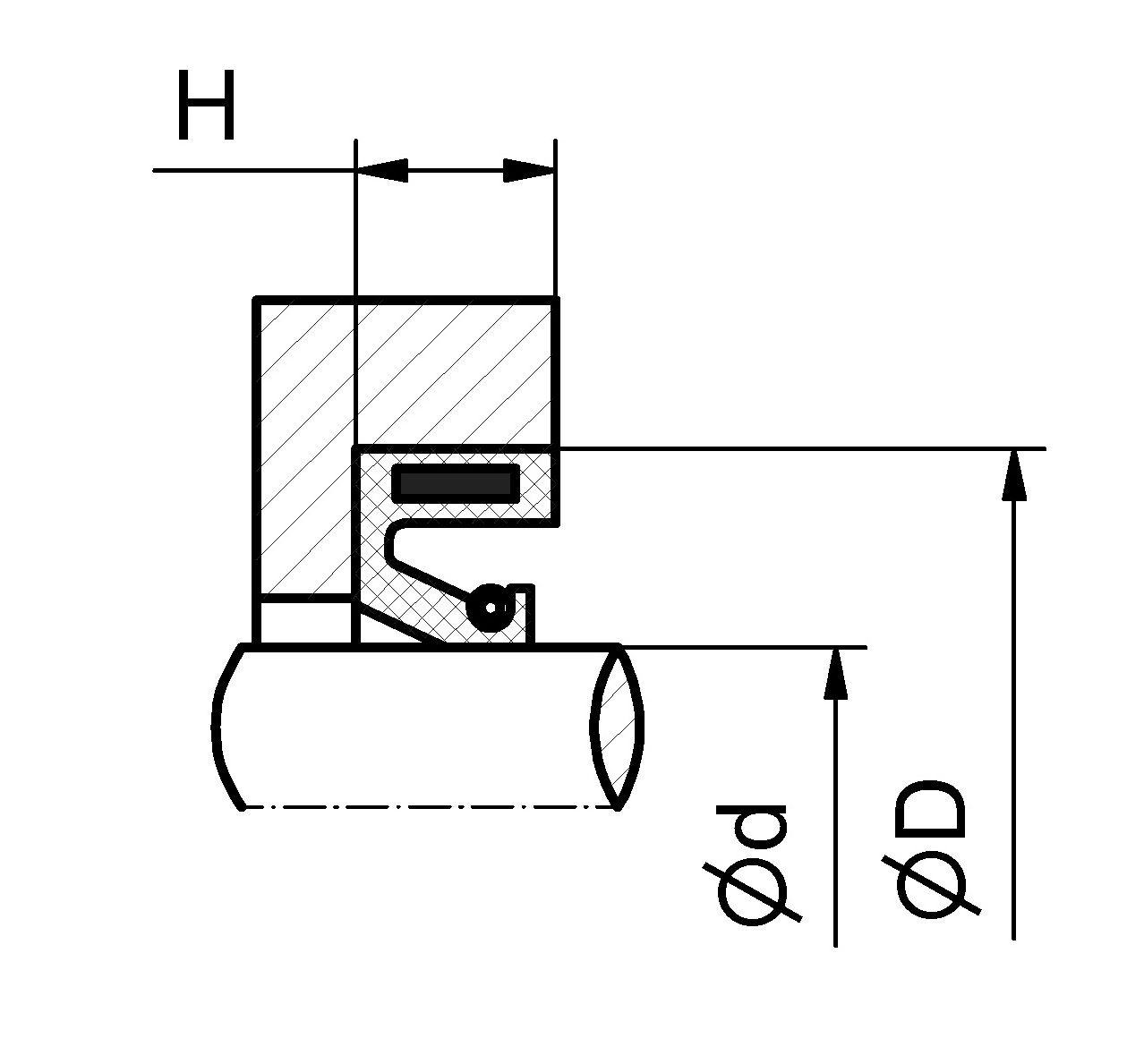

04

selbshaltend
04 - endlos
x
 1,5 1 0,1

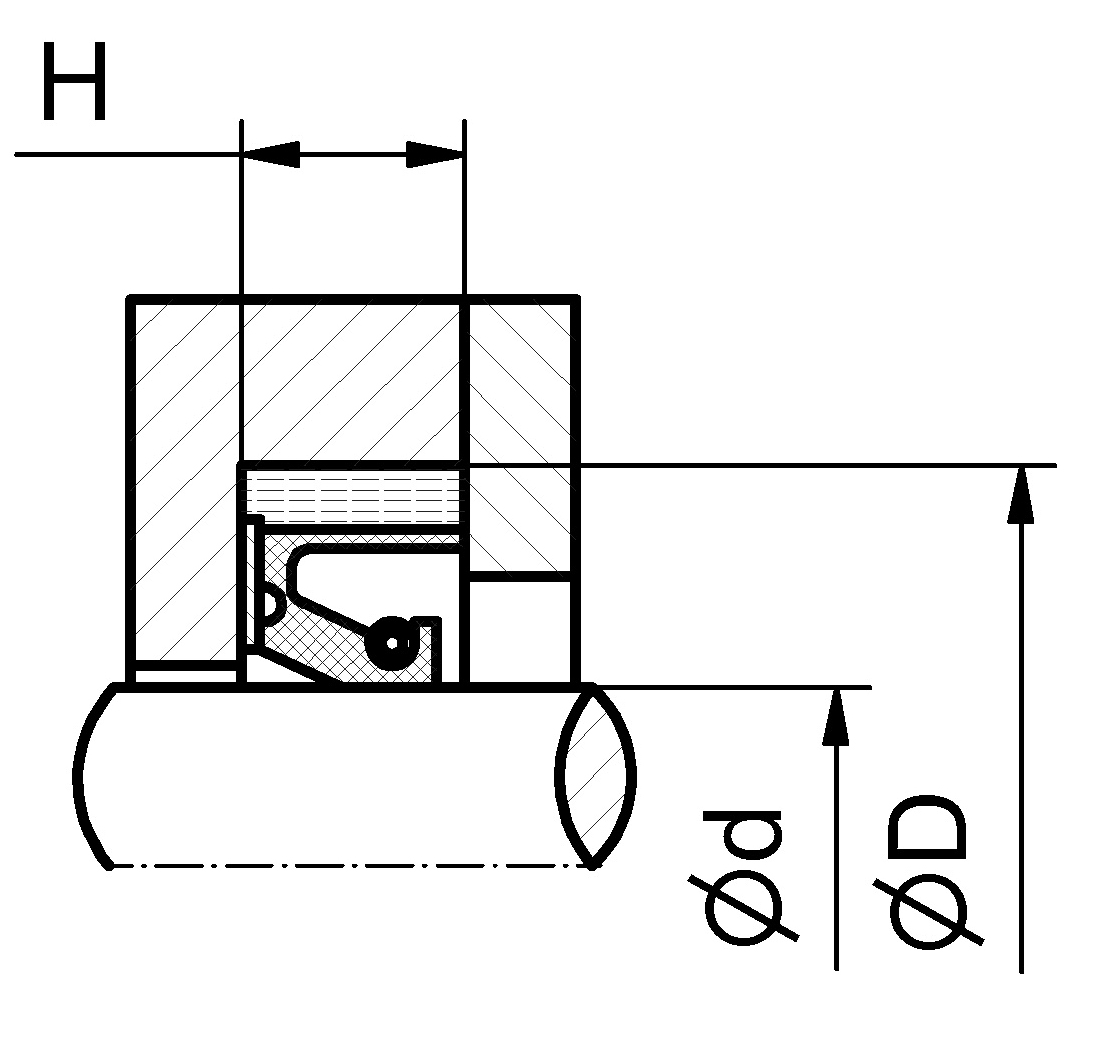

10

für höhere Drücke
endlos
x
 0,5 50 5

11

für höhere Drücke
endlos
x
 0,7 50 5


Werkstoff:


 Temperatur-
bereich
°C
min.   max.		 Umfangs-
geschwindigkeit

m/s   max.		 Chemische
Beständigkeit
FDI® 1002 -40   +120 15 wie NBR
FDI® 2002 -40   +170 25 wie HNBR
FDI® 3002 -30   +200 30 wie FKM (FPM)
Ø Bereich

d (mm)		          Profilgröße
     D-d               H
       2                     		 Radiale Auslenkung

mm   max.
<50       11              10 0,6
  50 - 100       16              12,5    0,75
100 - 250       20              16 0,9
250 - 400       22              20 1,0
400 - 600       25              22 1,2
>600       32              25 1,5
Die angegebenen Werte sind Maximalwerte und dürfen nicht gleichzeitig auftreten!

Die vorgenannten Angaben beruhen auf jahrzehntelangen Erfahrungen in der Herstellung und Anwendung von Dichtelementen und Kunststoffen. Trotzdem können unbekannte Parameter und Bedingungen beim praktischen Einsatz allgemeingültige Aussagen erheblich einschränken, so daß es praktischer Versuche beim Anwender selbst bedarf. Wegen der Vielzahl der Verwendungsmöglichkeiten unserer Produkte können wir deshalb keine Gewährleistung und Haftung für die Richtigkeit unserer Empfehlungen im Einzelfall übernehmen.
